物聯網教學儀器
YG-IOTV3型物聯網創新教學實訓系統
傳統實驗箱只包含一種ZIGBEE 無線組網，YG-IOTV3引入多種國際主流無線傳感網技術，除了包含ZIGBEE 無線組網，還包含藍牙無線組網，WIFI 無線組網和EN-OCEAN無線組網。并且每個無線通信模塊可以獨立運行
一、產品介紹
YG-IOTV3物聯網創新教學實驗箱，是對傳統物聯網實驗箱的一個革新，突破了傳統實驗箱只滿足"無線傳感網"一門課的局限，擴展到滿足物聯網專業如下課程：

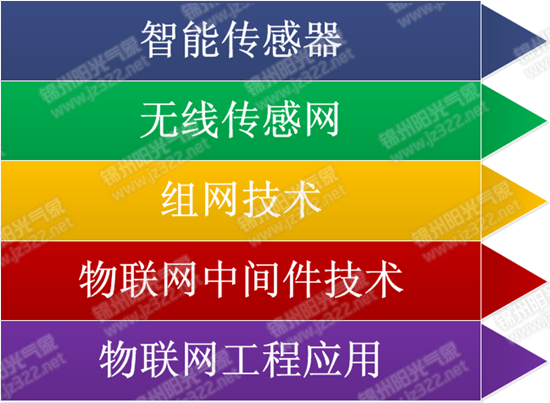

YG-IOTV3適合課程開設
每個節點基于"傳感器+處理器"的架構，可以獨立運行，配合20 多種傳感器模塊，滿足物聯網專業"智能傳感器"相關課程的教學實驗。

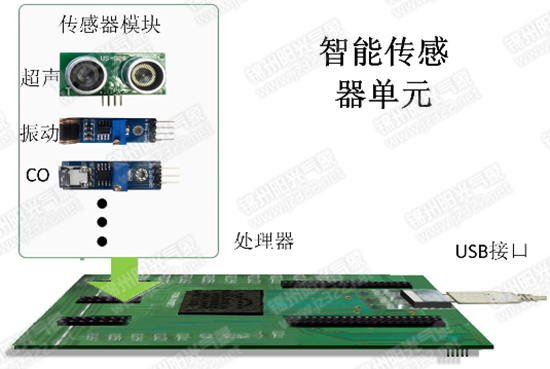

基于"傳感器+MCU"的智能傳感器單元
傳統實驗箱只包含一種ZIGBEE 無線組網，YG-IOTV3引入多種國際主流無線傳感網技術，除了包含ZIGBEE 無線組網，還包含藍牙無線組網，WIFI 無線組網和EN-OCEAN無線組網。并且每個無線通信模塊可以獨立運行。

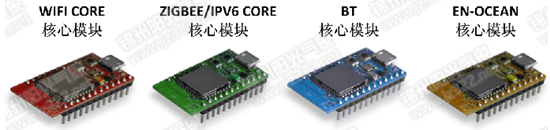

包含的無線通信模塊

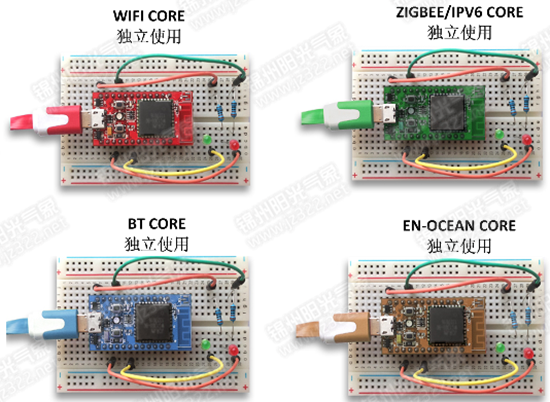

可獨立使用的無線通信模塊
其中EN-OCEAN是國際流行的，也是成熟的無線無源組網技術，供電來自環境能源獲取，在國外各個行業有著廣泛的應用，也導引進了我們的教學實驗系統。
把無線通信核心模塊插到智能傳感器底板上，便可以組合成各種無線通信形式的傳感節點。
這些無線傳感節點，結合網關、云端可以非常方便地構筑各種完整的無線傳感網絡，構成ZIGBEE無線傳感網絡、藍牙無線傳感網絡、WIFI無線傳感網絡和EN-OCEAN無線傳感網絡。
網絡層結合無線節點、網關和計算機，可以構成不同的網絡層架構；節點云、局域云和廣域云。

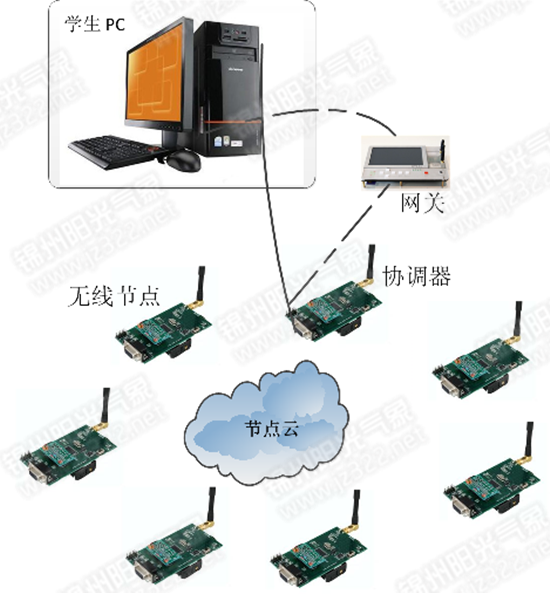

節點云
對單個學生，可以有不同無線節點構成"節點云"，學習過程主要側重于無線組網協議，學習無線組網協議的架構，原理及代碼實現。簡單組網，可以直接由協調器直接連接學生計算機，通過編程環境實現組網協議學習，也可以通過網關實現組網連接，并在網關上實現基本人機交互。

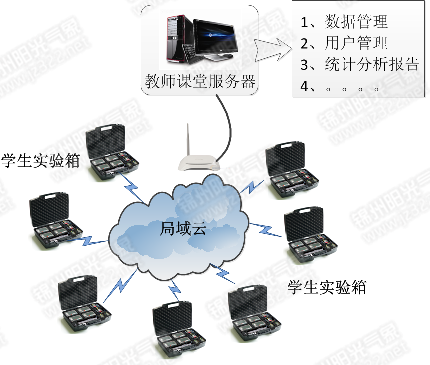

無線傳感網實驗室局域云
為了方便教師管理，不同學生組網設備可以互聯，把每個節點、每個實驗箱的實驗數據存儲、顯示到教室的教師服務器上，實現對學生實驗過程的數據管理、用戶管理及基于這些數據形成統計分析報告。

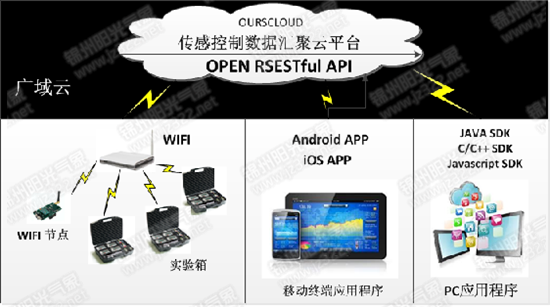

傳感網廣域云
為了配合學生真正體驗物聯網的應用，基于我們的廣域云平臺，可以實現廣域手機APP和教室里面的傳感網節點之間的互聯互通，真正實現無處不在的"物聯網"。
搭建于公有云之上的" CLOUD!"
為了支持物聯網教學實驗，投入建設開放的傳感網數據云平臺，傳感節點基于RESTful API 和云端通信，基于云端開發了系列化功能，例如云存儲、云報警、固件更新、云端編程等功能，作為全國高校物聯網教育廣域互聯的基礎平臺。
二、系統特點
1、多課程適應性，結構化設計，滿足多課程教學實驗，除了傳感網課程之外，還滿足智能傳感器、組網技術，物聯網中間件，物聯網工程等課程實驗。
2、多種無線組網，除了ZIGBEE 組網，還引入了藍牙連接、WIFI 組網和EN-OCEAN 組網，呈現比較完整的無線傳感網技術。
3、國內首創引入EN-OCEAN 組網技術，引入國際成熟應用的無源無線傳感網技術，讓學生學習可以大面積應用的技術。
4、具有節點云、局域云、廣域云三層云架構，方便學習，也方便管理，也方便創新應用。
三、系統硬件配置和軟件資源
IOTV3實驗箱是由智能傳感器模塊、各種通信模塊、網關單元及各種配套軟件構成的新一代物聯網教學實驗系統。
1、硬件配置：
| 設備 | 參數描述 | 數量 | |
|---|---|---|---|
| 智能傳感器底板 | 32位處理器，USB接口直接和PC相連，帶A/D采集、D/A輸出，I2C接口，SPI接口，可以直接接入各種模擬，數字傳感器 | 8 | |
| 傳感器 | 溫度、濕度、加速度、噪聲、多種氣體參數、無線無源動作開關，無線無源溫濕度等。 | 8 | |
| 通信模塊 | ZigBee通信模塊 | M4處理器+ZigBee | 8 |
| WIFI通信模塊 | TI CC3000/CC3101 | 1 | |
| 藍牙通信模塊 | CC2540/CC256雙模藍牙 | 1 | |
| EN-OCEAN通信模塊 | TCM310無線無源雙向通信 | 2 | |
| M4網關 | CPRTEX-M4處理器，以太網接口，ZigBee接入、WIFI接入、藍牙介入、EN-OCEAN接入、I/O擴展、多路UART擴展、SPI擴展、I2C擴展 | 1 | |
| A9網關 | TI OMAP4460處理器，1.5G多核處理器，7寸電容觸控屏，2.4G/53.8G WIFI擴展，GPS，NFC，BLE等接口。 | 可選 | |
2、軟件資源：
| 知識點 | 參數 |
|---|---|
| 智能傳感器 | 基于32位處理器，開發智能傳感器應用，USB接口直接和PC相連便可以調試，帶A/D采集、D/A輸出，I2C接口，SPI接口，可以直接接入各種模擬，數字傳感器。提供各種傳感器，包括溫度、濕度、加速度、噪聲、多種氣體參數、無線無源動作開關，無線無源溫濕度等傳感器的智能信號采集、智能信號處理和智能信號傳輸軟件樣例。 |
| ZigBee組網 | ZigBee PRO協議學習，基于協議了解自組織低功耗無線傳感網的協議層知識，基于API實踐組網特性。 |
| WIFI組網 | 基于物聯網應用的WIFI SOC 物聯網應用，SMART CONFIG等功能，基于TCP/HTTP協議開發與局域云或廣域云的通信。 |
| 藍牙組網 | 藍牙2.1/藍牙4.0與計算機組網及與智能手機互聯，基于互聯開發基本的應用程序。 |
| EN-OCEAN組網 | 基于EN-OCEAN PROFILE通信協議開發無源無線傳感器網應用，提供基于PROFILE的各種通信應用樣例程序，包括能量收集單元的開發編程和收發模塊的開發編程。 |
| 組網技術 | 基于物聯網中間件技術，基于網關實現異構通信網絡的組網，通過網絡層歸一化，標準化，并實例化。 |
| 物聯網工程 | 基于物聯網行業應用背景，開發典型綜合應用，包括智能家居、只能樓宇、智慧社區、智慧農業等工程綜合樣例。 |
| 局域教師管理軟件 | 提供教師機管理軟件一套，部署在教師服務器上，可以通過網絡收集學生實驗設備的實驗數據，并可以形成初步的統計分析報告。 |
| 廣域云 | 基于部署在公有云上的服務接口，學生設備通過HTTP的RESTful API就可以實現廣域傳感網數據傳輸，結合我們提供的Android和ISO的APP就可以非常方便地實現遠程傳感網數據交互。基于云平臺我們還可以實現云固件程序下載和云端編程。 |
